3.2. Perspectivas

Sección Isométrica


El empleo de perspectivas en un proyecto arquitectónico no es esencial, aunque siempre puede servir para obtener una mejor visión del edificio y sus dependencias.

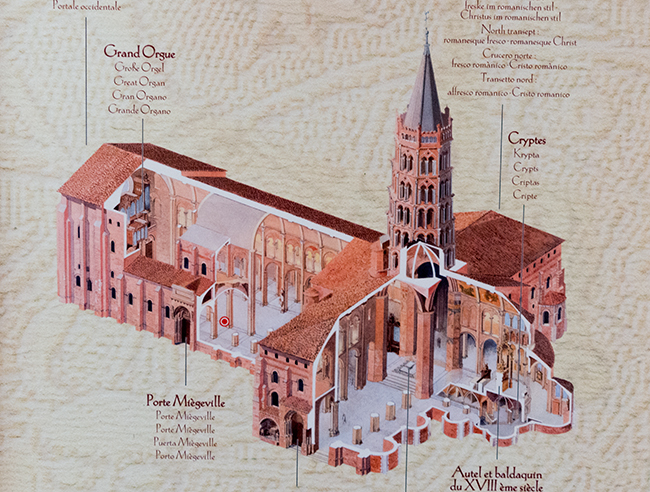

En la imagen superior te mostramos la perspectiva isométrica seccionada de la Basílica de San Saturnino de Toulouse.



Para el trazado de las perspectivas debemos aplicar los contendidos desarrollados en los temas de la Unidad Didáctica anterior (perspectivas).

Para dibujar la perspectiva isométrica con QCad, tendremos que emplear los conceptos y procedimientos que hemos visto en el tema 1 de la unidad didáctica 4 de Dibujo Técnico I.

Recuerda que la realización de estas perspectivas no se realizan mediante un programa CAD 3D, en el que tendrías que definir los objetos en sus tres dimensiones, lo que resultaría un trabajo laborioso y para el que se requiere un largo aprendizaje.

En la animación inferior puedes repasar el procedimiento que debes seguir para obtener la perspectiva isométrica de una habitación con QCad.




DT2 U6 T4 Apdo. 3: construcción isométrica

Video de Departamento DIBUJO IEDA alojado en Youtube
